Penapis Harmonik Aktif (AHF-50-0.4-4L-W)

Penerangan Ringkas:

Arus pampasan berkadar: 50A
Rangkaian: sistem empat wayar tiga fasa
Voltan nominal: AC400V(-40%~+15%)
Pemasangan:Dipasang di dinding

Penapis harmonik aktif mengurangkan atau menghapuskan herotan harmonik dalam sistem elektrik, memastikan kualiti kuasa memenuhi piawaian industri dan meningkatkan kecekapan dan kebolehpercayaan keseluruhan sistem kuasa.
Sesuai untuk kemudahan pembuatan industri, bangunan komersial, sistem tenaga boleh diperbaharui, kemudahan penjagaan kesihatan, pusat data
Dipasang di dinding untuk pemasangan yang lebih mudah dan lebih fleksibel.

- Mitigasi harmonik ke-2 hingga ke-50

- Pampasan masa nyata

- Reka bentuk modular

- Lindungi peralatan daripada terlalu panas atau rosak

- Meningkatkan kecekapan kerja peralatan


Butiran Produk

Soalan Lazim

Tag Produk

资源 12@2x

Petrifikasi

Sumber harmonik: thyristor, penyongsang

Peralatan harmonik: kipas kelajuan, semua jenis pam

资源 9@2x

Industri pusat data

Sumber harmonik: UPS, penerus

Peralatan harmonik: UPS, penyaman udara, lif, lampu LED

资源 3@2x

Pembuatan kereta

Sumber harmonik: penyongsang, penerus

Peralatan harmonik: mesin kimpalan, sistem penyampaian

资源 11@2x

Penjanaan kuasa sampah

Sumber harmonik: penerus, penyongsang

Peralatan harmonik: semua jenis pam

资源 8@2x

Rawatan kumbahan

Sumber harmonik: penyongsang, penerus

Peralatan harmonik: kipas, pam

资源 5@2x

Longgokan pengecasan kereta

Sumber harmonik: penerus

Peranti harmonik: pengecas

资源 4@2x

Semikonduktor

Sumber harmonik: thyristor, relau kristal tunggal

Peralatan harmonik: pijar kuarza, thyristor

资源 7@2x

Hospital

Sumber harmonik: penerus, UPS, penyongsang

Peralatan harmonik: peralatan ketepatan, lampu LED, lif, UPS

资源 1@2x

Industri kertas

Sumber harmonik: lampu halogen, penyongsang

Peralatan harmonik: pulper, pemotongan kertas, overpress, lampu arka

资源 10@2x

Peleburan besi dan keluli

Sumber harmonik: penerus, penyongsang, thyristor

Peralatan harmonik: relau letupan, relau frekuensi pertengahan

资源 6@2x

Platform penggerudian

Sumber harmonik: penerus, penyongsang

Peralatan harmonik: Set penjana AC, pam

资源 2@2x

Seni bina moden

Sumber harmonik: penerus, penyongsang

Peralatan harmonik: bekalan kuasa pensuisan, penyaman udara, lif, LED

Medan Aplikasi Biasa

Kapasiti Pengubah Profesion Jadual pertanyaan pemilihan kapasiti pampasan pusat
Kereta api bawah tanah, terowong, kereta api berkelajuan tinggi, lapangan terbang Telekomunikasi, pembinaan komersial, metalurgi, perbankan Industri perubatan Pembuatan kereta, pembuatan kapal Kimia, petroleum Industri metalurgi
Perubahan frekuensi arus harmonik 15% 20% 25% 30% 35% 40%
200 kVA 50A 50A 100A 100A 100A 100A
250 kVA 50A 100A 100A 100A 150A 150A
315 kVA 100A 100A 150A 150A 150A 200A
400 kVA 100A 150A 150A 200A 200A 250A
500 kVA 100A 150A 200A 200A 250A 300A
630 kVA 150A 200A 250A 300A 350A 400A
800 kVA 200A 250A 300A 350A 450A 500A
1000 kVA 200A 300A 400A 450A 550A 600A
1250 kVA 300A 350A 450A 550A 650A 750A
1600 kVA 350A 500A 600A 700A 850A 950A
2000 kVA 450A 600A 750A 900A 1050A 1200A
2500 kVA 550A 750A 900A 1150A 1300A 1500A
*Nota: Kapasiti AHF dalam jadual di atas diperoleh pada faktor beban pengubah sebanyak 80 peratus.Dalam projek sebenar, kapasiti AHF diperoleh secara berkadar dengan membandingkan nilai faktor beban dengan faktor beban 80 % dalam jadual ini.
* Jadual ini adalah untuk rujukan pemilihan sahaja

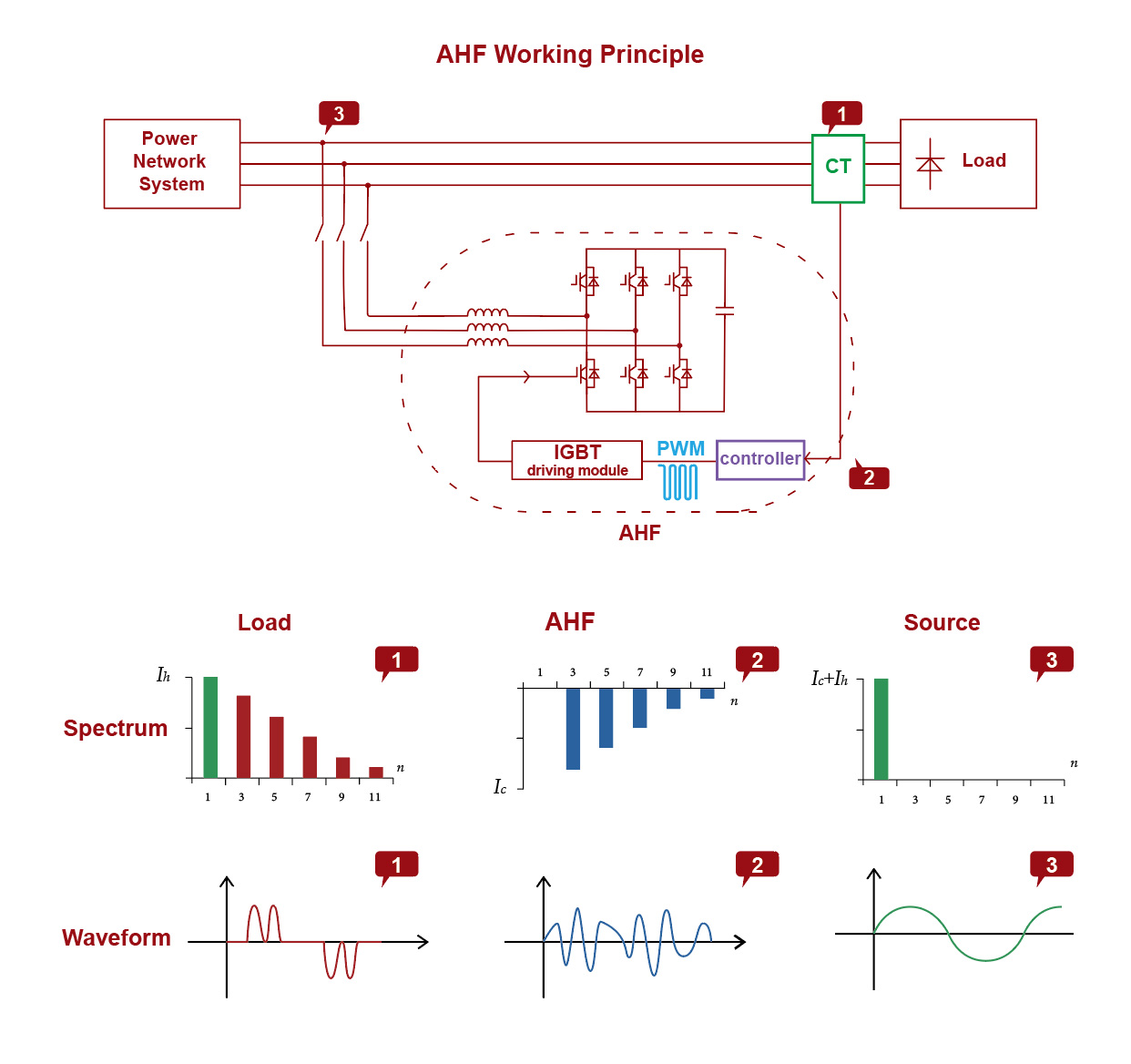

Prinsip Kerja

CT luaran mengesan arus beban, DSP sebagai CPU mempunyai aritmetik kawalan logik lanjutan, boleh menjejaki arus arahan dengan cepat, membahagikan arus beban kepada kuasa aktif dan kuasa reaktif dengan menggunakan FFT pintar, dan mengira kandungan harmonik dengan cepat dan tepat.Kemudian ia menghantar isyarat PWM ke papan pemacu dalaman IGBT untuk mengawal hidup dan mematikan IGBT pada frekuensi 20KHZ.Akhirnya menjana arus pampasan fasa bertentangan pada aruhan penyongsang, pada masa yang sama CT juga mengesan arus keluaran dan maklum balas negatif pergi ke DSP.Kemudian DSP meneruskan kawalan logik seterusnya untuk mencapai sistem yang lebih tepat dan stabil.

AHF2
ahf1

Spesifikasi teknikal

JENIS Siri 220V Siri 400V Siri 500V Siri 690V
Arus pampasan yang dinilai 23A 15A, 25A, 50A
75A, 100A, 150A
100A 100A
Voltan nominal AC220V
(-20%~+15%)
AC400V
(-40%~+15%)
AC500V
(-20%~+15%)
AC690V
(-20%~+15%)
Kekerapan dinilai 50/60Hz±5%
Rangkaian Fasa tunggal 3 fasa 3 wayar/3 fasa 4 wayar
Masa tindak balas <40ms
Penapisan harmonik Harmonik ke-2 hingga ke-50, Bilangan pampasan boleh dipilih, dan julat pampasan tunggal boleh dilaraskan
Kadar pampasan harmonik >92%
Keupayaan penapisan garis neutral / Kapasiti penapisan bagi talian neutral wayar 3 fasa 4 adalah 3 kali ganda daripada fiitering fasa
Kecekapan mesin >97%
Kekerapan menukar 32kHz 16kHz 12.8kHz 12.8kHz
Fungsi Berurusan dengan harmonik
Nombor selari Tiada had. Satu modul pemantauan berpusat tunggal boleh dilengkapi dengan sehingga 8 modul kuasa
Kaedah komunikasi Antara muka komunikasi RS485 dua saluran (sokongan komunikasi wayarles GPRS/WIFI)
Ketinggian tanpa merendahkan <2000m
Suhu -20~+50℃
Kelembapan <90%RH,Purata suhu minimum bulanan ialah 25°C tanpa pemeluwapan pada permukaan
Tahap pencemaran Di bawah tahap III
Fungsi perlindungan Perlindungan beban lampau, perlindungan lebihan arus perkakasan, perlindungan lebihan voltan, perlindungan kegagalan kuasa, perlindungan suhu berlebihan, perlindungan anomali frekuensi, perlindungan litar pintas, dsb.
bising <50dB <60dB <65dB
pemasangan Rak/Dipasang di dinding
Ke arah garisan Kemasukan belakang (jenis rak), kemasukan atas (jenis dipasang di dinding)
Gred perlindungan IP20
